Point Cloud
点云质量展示
展示相机在不同材质与距离条件下的点云密度与空间还原精度。

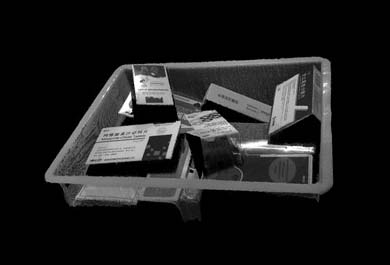

药盒

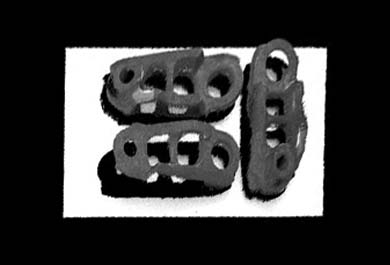

金属件2

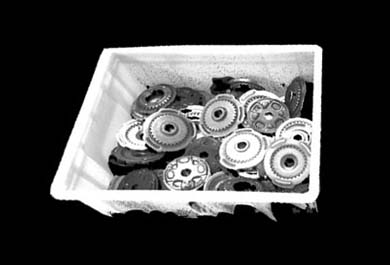

无序件

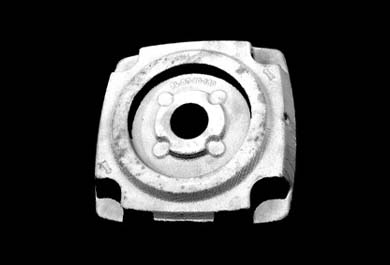

文字识别

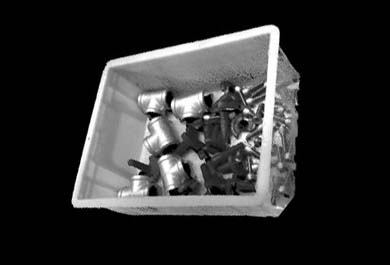

亮暗对比明显的金属件

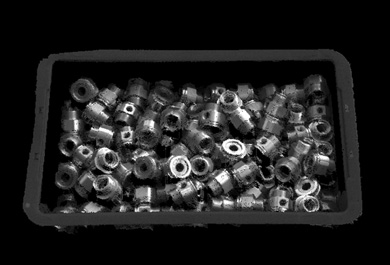

金属件3

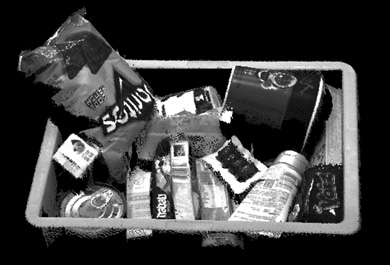

订单件

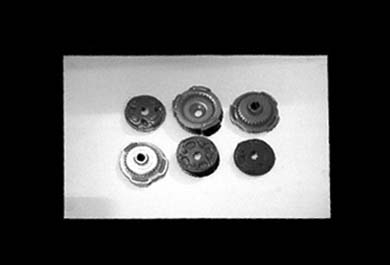

金属件
Data List
打造工业化标准品
系统参数
基线长度
85mm
推荐工作距离
300mm~700mm
最佳工作距离
500mm
近端视野
295mm×175mm@0.3m
远端视野
670mm×390mm@0.7m
VDI/VDE 测量精度
0.1mm@0.5m
Z 向单点重复精度
0.03mm@0.5m
准度误差
<0.15%
像素数
230 万
分辨率
1920×1200
典型采集时间
0.2s~0.7s
供电电源
24V ⎓ 2.5A
峰值功率
32W
平均功耗
4.5W
待机功耗
2.5W
硬件参数
外形尺寸 (L×W×H)
130mm×59mm×73mm
安装方式
固定安装/机械臂末端安装
通信接口
千兆以太网
光源
蓝光LED(440nm)
2D 相机
黑白
智能相机参数
内存
16G
硬盘
128G
计算单元
CPU、GPU、NPU
环境参数
工作温度范围
0℃~50℃
工作湿度范围
20%~90% RH 无凝结
防护等级
IP65
散热方式
被动
重量
0.8kg
贮存温度
-20℃~70℃
贮存湿度
20%~90% RH 无凝结
Accessories
标准配件
以下配件随产品配置提供，具体以实际交付清单为准。
主机与供电
5 项01
Epic Eye Pixel Mini V2 相机
02
导轨电源
选配03
导轨电源交流端电源线
选配04
M8-4Pin-10m 直流端电源线
直头CBL-PWR-8-20M CBL-PWR-8-30M
弯头CBL-PWR-8-10M-LU CBL-PWR-8-20M-LU CBL-PWR-8-30M-LU
05
网线
直头CBL-ETH-8-20M CBL-ETH-8-30M
弯头CBL-ETH-8-10M-LU CBL-ETH-8-20M-LU CBL-ETH-8-30M-LU
标定与安装
5 项06
L 型转接件
07
A5 标定板
选配08
标定板安装支架
选配09
标定板转接件
选配10
螺钉套组
