Point Cloud
点云质量展示
展示相机在不同材质与距离条件下的点云密度与空间还原精度。

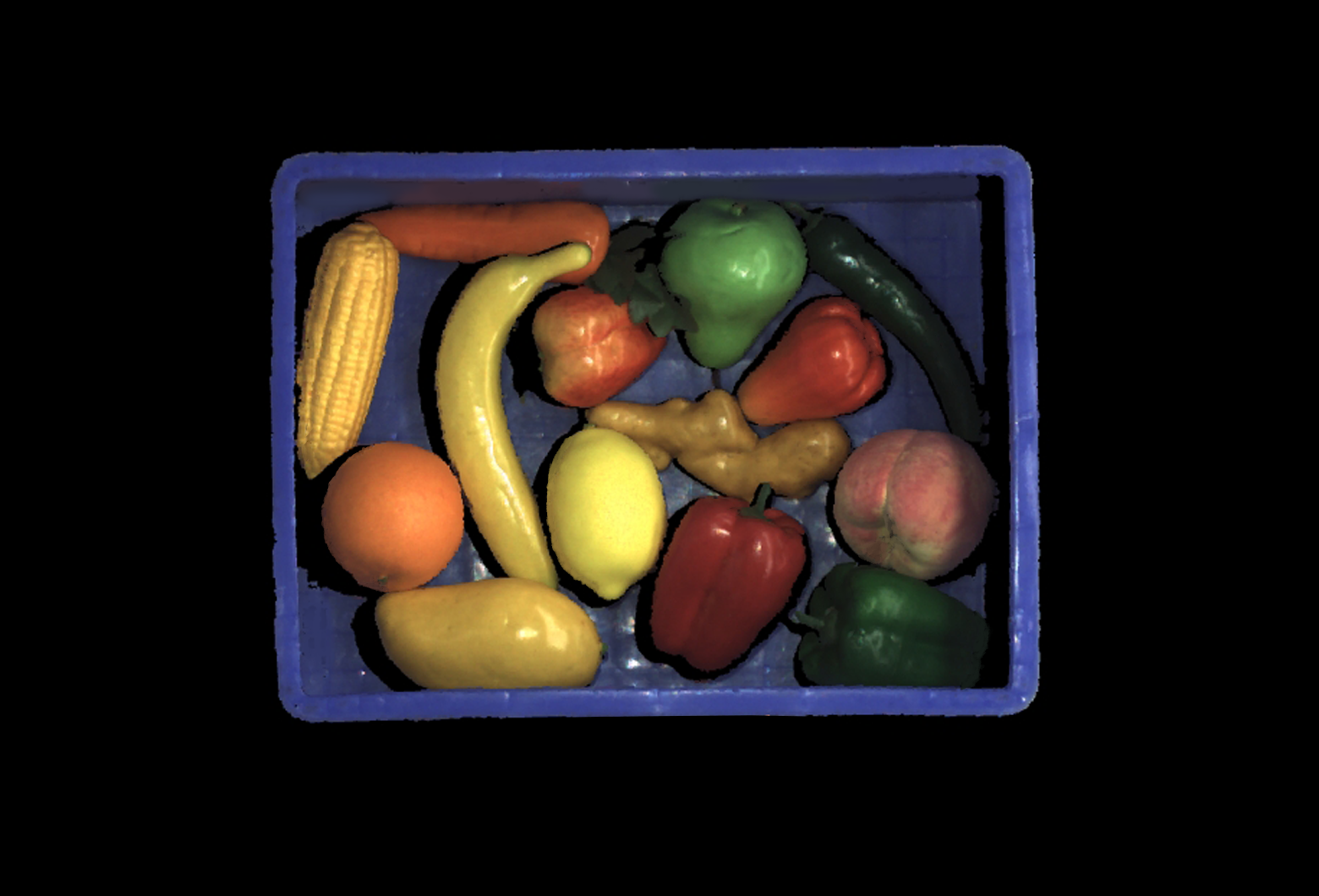

水果

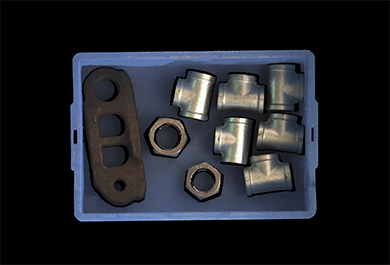

亮暗对比

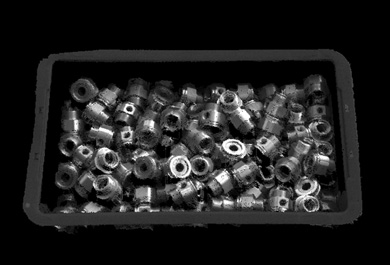

金属件

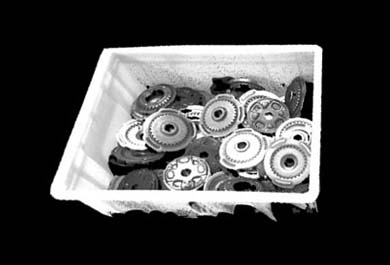

无序件

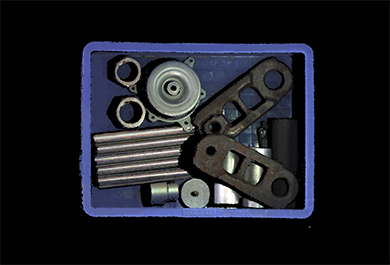

金属件3

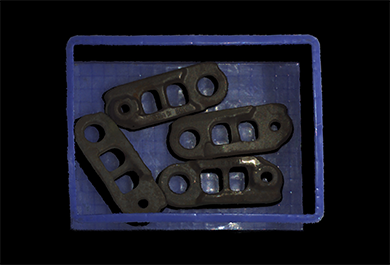

暗光件

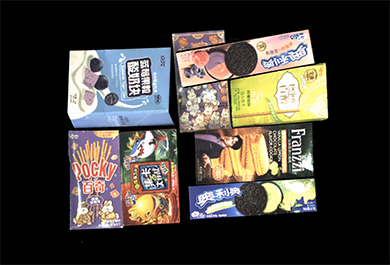

订单件

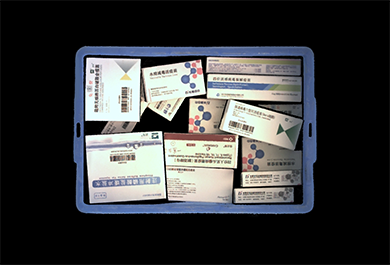

药盒
Data List
打造工业化标准品
系统参数Epic Eye Pixel MiniMini Color
基线长度
85mm
85mm
推荐工作距离
300mm~700mm
300mm~700mm
最佳工作距离
500mm
500mm
近端视野
295mm×175mm@0.3m
295mm×175mm@0.3m
远端视野
670mm×390mm@0.7m
670mm×390mm@0.7m
VDI/VDE 测量精度
0.1mm@0.5m
0.1mm@0.5m
Z 向单点重复精度
0.03mm@0.5m
0.03mm@0.5m
准度误差
<0.15%
<0.15%
像素数
160 万
230 万
分辨率
1600×1000
1920×1200
典型采集时间
0.2s~0.7s
0.2s~0.7s
供电电源
24V ⎓ 2.5A
24V ⎓ 2.5A
峰值功率
32W
32W
平均功耗
4.5W
4.5W
待机功耗
2.5W
2.5W
硬件参数Epic Eye Pixel MiniMini Color
外形尺寸 (L×W×H)
130mm×59mm×73mm
130mm×59mm×73mm
安装方式
固定安装/机械臂末端安装
固定安装/机械臂末端安装
通信接口
千兆以太网
千兆以太网
光源
蓝光LED(440nm)
白光LED
2D 相机
黑白
彩色
智能相机参数Epic Eye Pixel MiniMini Color
内存
16G
16G
硬盘
128G
128G
计算单元
CPU、GPU、NPU
CPU、GPU、NPU
环境参数Epic Eye Pixel MiniMini Color
工作温度范围
0℃~50℃
0℃~50℃
工作湿度范围
20%~90% RH 无凝结
20%~90% RH 无凝结
防护等级
IP65
IP65
散热方式
被动
被动
重量
0.8kg
0.8kg
贮存温度
-20℃~70℃
-20℃~70℃
贮存湿度
20%~90% RH 无凝结
20%~90% RH 无凝结
系统参数
基线长度
85mm
推荐工作距离
300mm~700mm
最佳工作距离
500mm
近端视野
295mm×175mm@0.3m
远端视野
670mm×390mm@0.7m
VDI/VDE 测量精度
0.1mm@0.5m
Z 向单点重复精度
0.03mm@0.5m
准度误差
<0.15%
像素数
160 万
分辨率
1600×1000
典型采集时间
0.2s~0.7s
供电电源
24V ⎓ 2.5A
峰值功率
32W
平均功耗
4.5W
待机功耗
2.5W
硬件参数
外形尺寸 (L×W×H)
130mm×59mm×73mm
安装方式
固定安装/机械臂末端安装
通信接口
千兆以太网
光源
蓝光LED(440nm)
2D 相机
黑白
智能相机参数
内存
16G
硬盘
128G
计算单元
CPU、GPU、NPU
环境参数
工作温度范围
0℃~50℃
工作湿度范围
20%~90% RH 无凝结
防护等级
IP65
散热方式
被动
重量
0.8kg
贮存温度
-20℃~70℃
贮存湿度
20%~90% RH 无凝结
Accessories
标准配件
以下配件随产品配置提供，具体以实际交付清单为准。
主机与供电
5 项01
Epic Eye Pixel Mini / Mini Color 相机
02
导轨电源
选配03
导轨电源交流端电源线
选配04
M8-4Pin-10m 直流端电源线
直头CBL-PWR-8-20M CBL-PWR-8-30M
弯头CBL-PWR-8-10M-LU CBL-PWR-8-20M-LU CBL-PWR-8-30M-LU
05
网线
直头CBL-ETH-8-20M CBL-ETH-8-30M
弯头CBL-ETH-8-10M-LU CBL-ETH-8-20M-LU CBL-ETH-8-30M-LU
标定与安装
5 项06
L 型转接件
07
A5 标定板
选配08
标定板安装支架
选配09
标定板转接件
选配10
螺钉套组
