Point Cloud
포인트 클라우드 품질 전시
다양한 재질과 작업 거리에서의 포인트 클라우드 밀도와 공간 복원 정밀도를 보여줍니다.

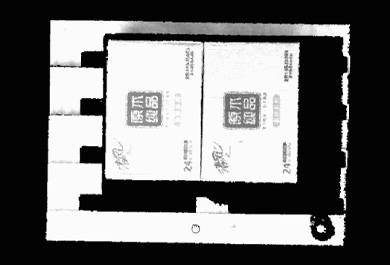

골판지 박스

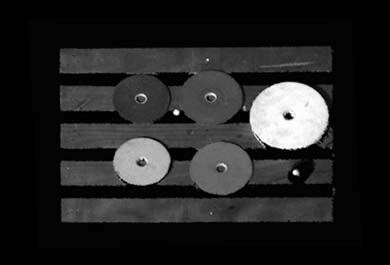

젖빛 시트

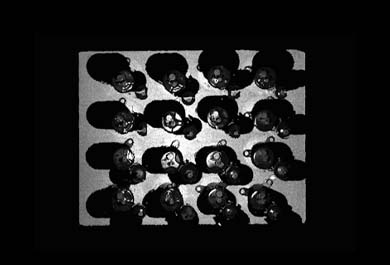

에어 컴프레서

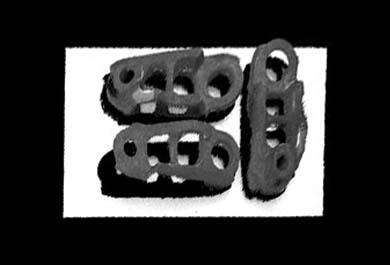

이형 금속 부품

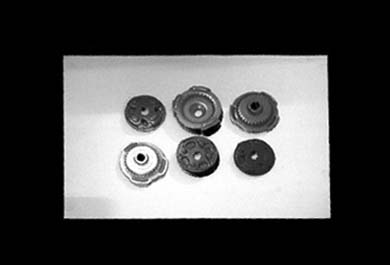

일반 금속 부품

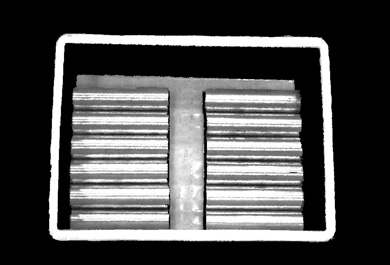

반사 봉재

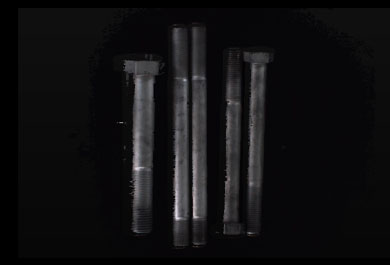

대형 볼트

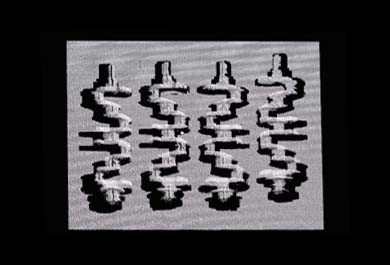

자동차 크랭크샤프트
Data List
산업 표준 제품 구현
시스템 파라미터
기선 길이
400mm
권장 작업 거리
1200mm~3000mm
최적 작업 거리
2100mm
근단 시야
1120mm×1030mm@1.2m
원단 시야
2800mm×2625mm@3.0m
VDI/VDE 측정 정밀도
0.32mm@2.4m
Z축 단점 반복 정밀도
0.15mm@2.4m
진도 오차
<0.15%
픽셀 수
8MP, 2MP
해상도
2840×2840, 1420×1420
일반 촬영 시간
0.4s~0.9s
전원 공급
24V ⎓ 5A
최대 전력
34W
평균 소비 전력
16W
대기 소비 전력
12W
하드웨어 파라미터
외형 치수 (L×W×H)
495mm×115mm×100mm
마운트 방식
고정 설치
통신 인터페이스
기가비트 이더넷
광원
청색(450nm) 레이저
2D 카메라
흑백
스마트 카메라 파라미터
메모리
16G
스토리지
128G
연산 유닛
CPU / GPU / NPU
환경 파라미터
동작 온도 범위
0℃~50℃
동작 습도 범위
20%~90% RH 비결로
보호 등급
IP65
냉각 방식
패시브
무게
3.77kg
보관 온도
-20℃~70℃
보관 습도
20%~90% RH 비결로
Accessories
표준 액세서리
아래 액세서리는 제품에 포함되어 제공됩니다. 실제 납품 내용은 최종 포장 목록을 기준으로 합니다.
본체 및 전원
5개01
Epic Eye Laser L V2S 카메라
02
DIN 레일 전원 공급 장치
옵션03
DIN 레일 전원 AC 케이블
옵션04
M12 DC 전원 케이블
직선형CBL-PWR-12-15M CBL-PWR-12-30M
앵글형CBL-PWR-12-15M-LU CBL-PWR-12-30M-LU
05
이더넷 케이블
직선형CBL-ETH-12-15M CBL-ETH-12-30M
앵글형CBL-ETH-12-15M-LU CBL-ETH-12-30M-LU
캘리브레이션 및 설치
5개06
A3 캘리브레이션 보드
옵션07
캘리브레이션 보드 마운트
옵션08
캘리브레이션 보드 어댑터
옵션09
L형 어댑터
10
나사 세트
